20.MOS管
约 418 字大约 1 分钟
MOS管通常被用于放大电路或开关电路
MOS管工作原理
MOS管为压控元件,你只要加到它的压控元件所需电压就能使它导通,它的导通就像三极管在饱和状态一样, 导通结的压降最小.这就是常说的精典是开关作用.去掉这个控制电压经就截止。
导通后管子本身阻抗一般是mΩ级

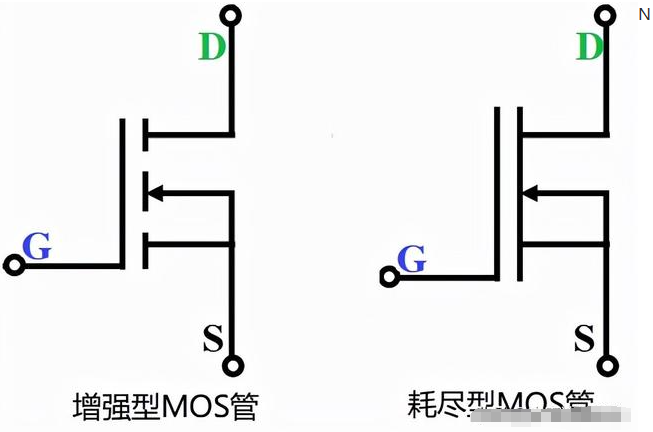

引脚
G：gate 栅极
S：source 源极
D：drain 漏极
分类 NMOS PMOS
掺杂类型
NMOS管中，通道是由N型掺杂的半导体材料形成的。
PMOS管中，通道是由P型掺杂的半导体材料形成的。
电压极性
在NMOS管中，通常需要正电压施加在栅极上，使得N型通道区域导电。
在PMOS管中，通常需要负电压施加在栅极上，使得P型通道区域导电。
电流极性
在NMOS管中，电流主要是由电子流导致的，因为电子是N型材料中的载流子。
在PMOS管中，电流主要是由空穴流导致的，因为空穴是P型材料中的载流子。
逻辑电平
在数字电路中，通常使用NMOS和PMOS管来实现逻辑门。NMOS管通常用于实现逻辑的低电平
（0），而PMOS管则用于实现逻辑的高电平
（1）。这种实现方式被称为CMOS（互补金属氧化物半导体）技术。
