01.STM32-F103VE简介

STM32系列专为要求高性能、低成本、低功耗的嵌入式应用设计的ARM Cortex®-M0，M0+，M3, M4和M7内核

# 野火-指南者开发板

指南者开发板详细教程open in new window

参数: CPU: STM32F103VET6

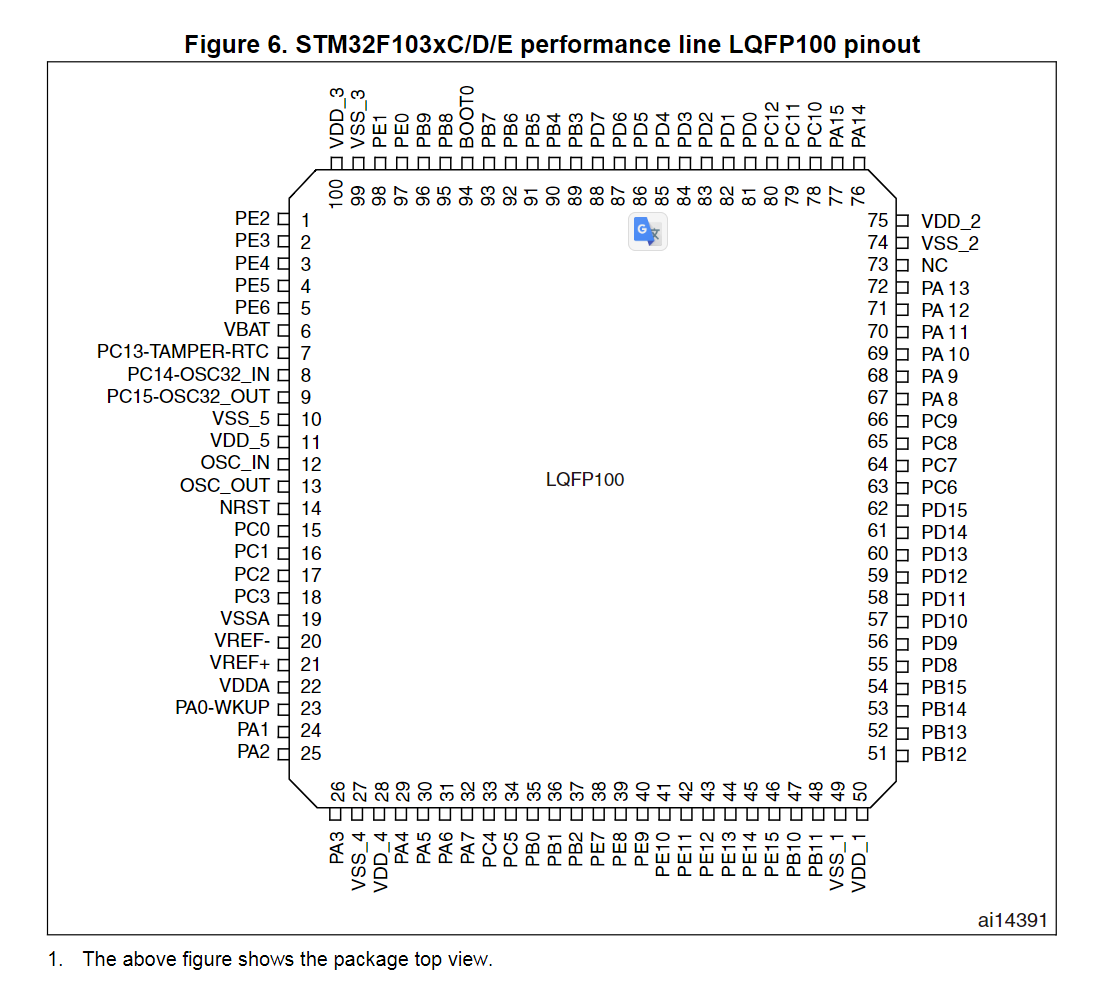

引脚: 100PIN
FLASH: 512K
RAM: 64K

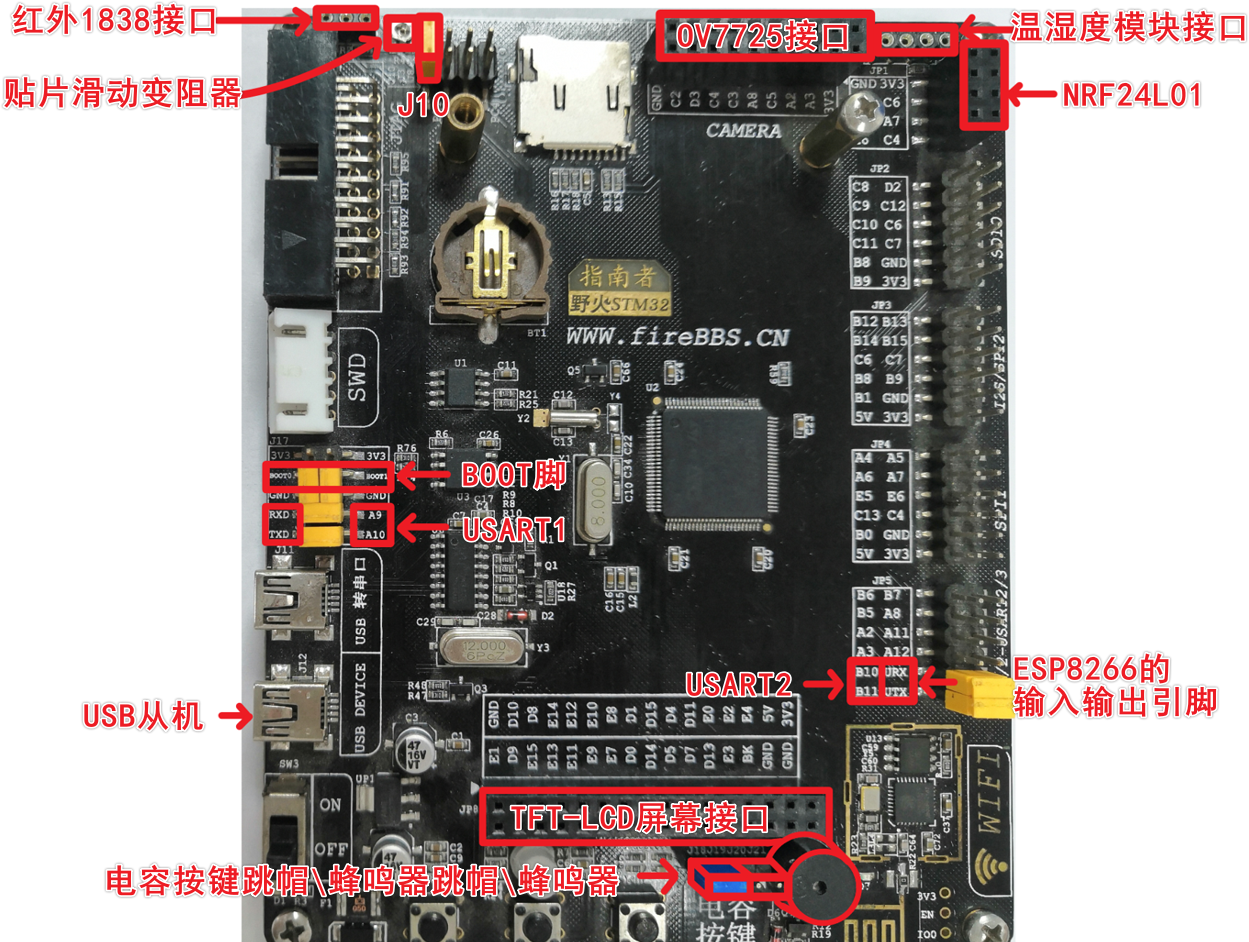

开发板

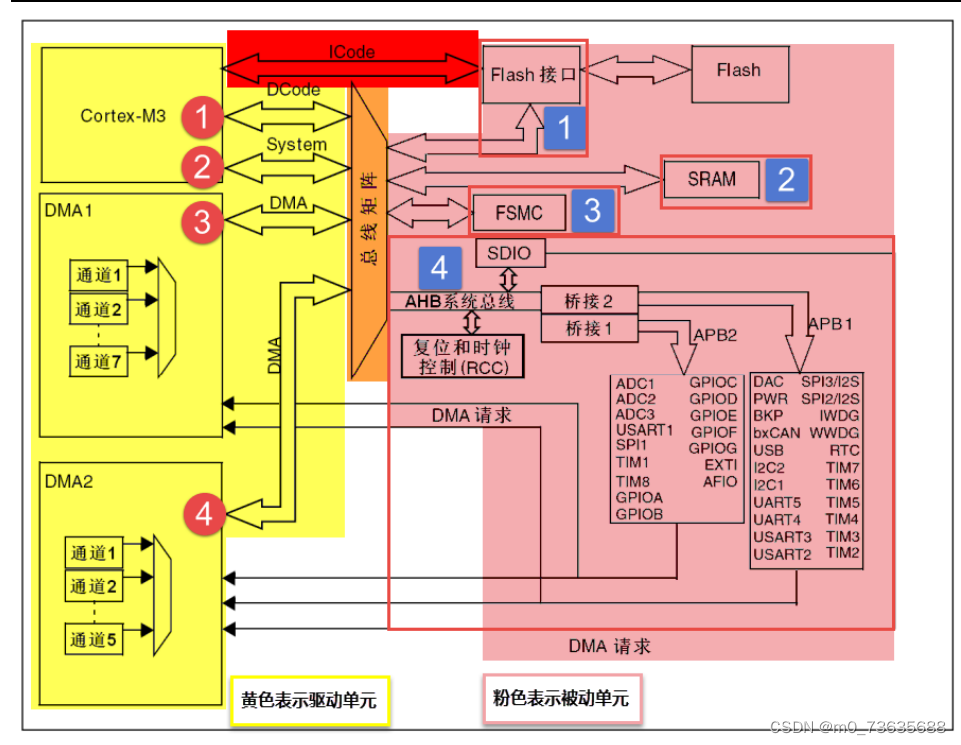

# 内部结构图

# GPIO模式

# 输入模式

浮空输入（Floating Input）：GPIO 引脚不连接到任何外部设备，电平由外部信号确定。
上拉输入（Pull-Up Input）：引脚通过上拉电阻连接到 VDD，当外部信号未连接时，引脚保持高电平。
下拉输入（Pull-Down Input）：引脚通过下拉电阻连接到地，当外部信号未连接时，引脚保持低电平。

# 输出模式

推挽输出（Push-Pull Output）：引脚可以提供高电平或低电平输出，并且能够提供较大的输出电流。
开漏输出（Open-Drain Output）：引脚可以输出低电平，但无法输出高电平，需要外部上拉电阻来提供高电平。

# 复用模式

复用推挽输出（Alternate Function Push-Pull Output）：引脚配置为特定的复用功能，并且可以提供推挽输出。
复用开漏输出（Alternate Function Open-Drain Output）：引脚配置为特定的复用功能，并且可以提供开漏输出。
复用输入（Alternate Function Input）：引脚配置为特定的复用功能，并且可以作为输入引脚使用。

# 看门狗（Watchdog）

是一种在嵌入式系统中常见的硬件设备，用于监视系统的运行状态， 并在系统出现故障或死锁时执行特定的操作，如重启系统或执行故障处理程序。 看门狗通常由一个计时器和一个监控电路组成

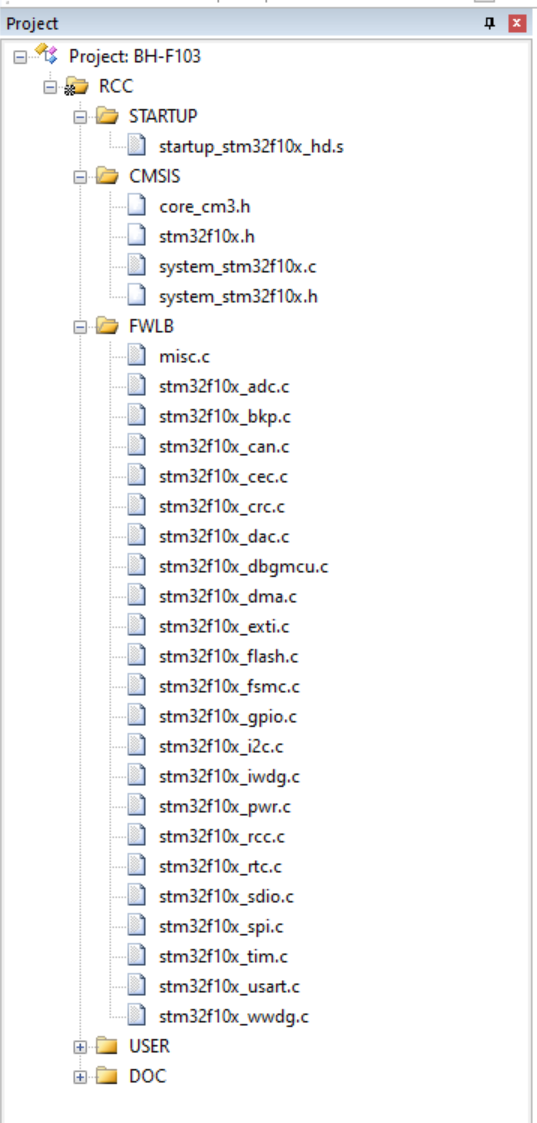

# stm32 标准库文件

startup_stm32f10x_hd.s          启动文件

system_stm32f10x.c
