1.图层

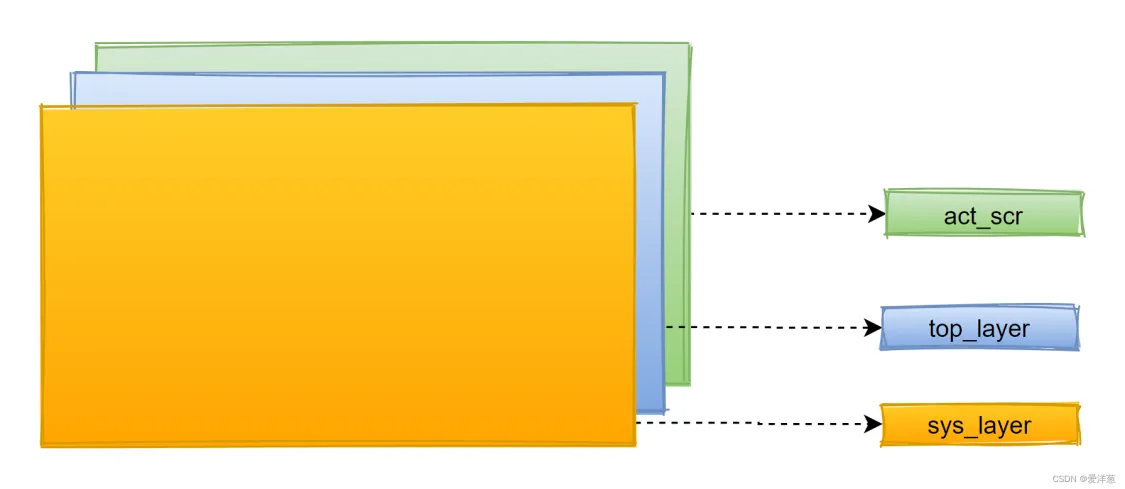

LVGL具有图层概念,从顶层到底层依次是sys_layer层、top_layer层、act_scr层。

top_layer层及sys_layer层用来创建一些随处可见的内容。 top_layer层可以用来创建菜单栏,弹出窗口等... 鼠标光标可以放在所有层的上面以确保它始终可见,也就是放在sys_layer层。一般都是在act_scr层创建各种控件(widgets),也就是objects对象。

2.objects

在LVGL中,用户界面的基本构建块是对象,也称为Widgets。例如Button、Label、Image、List、图表或文本区域。
创建objects对象并显示在act_scr层上:

// 当前画面
lv_obj_t* screen = lv_scr_act();

objects基本属性:
● 位置：void lv_obj_set_pos(lv_obj_t * obj, lv_coord_t x, lv_coord_t y)
● 尺寸：void lv_obj_set_size(lv_obj_t * obj, lv_coord_t w, lv_coord_t h)
● align：void lv_obj_align(lv_obj_t * obj, lv_align_t align, lv_coord_t x_ofs, lv_coord_t y_ofs)
● 样式：void lv_style_init(lv_style_t * style);

2.1 位置 objects设置位置的方法如下: 参数1:objects对象参数2和参数3:坐标x和y 实现代码: 2.2 尺寸 objects设置尺寸的方法如下: 参数1:objects对象参数2:宽度参数3:高度实现代码: 2.3 align lv_obj_align用来设置obj在父控件中的显示位置,定义如下: 参数1:objects对象参数2:展示方式参数3:在x方向的偏移参数4:在y方向的偏移实现代码: 常见的展示方式有: LV_ALIGN_DEFAULT = 0, LV_ALIGN_TOP_LEFT,
LV_ALIGN_TOP_MID,
LV_ALIGN_TOP_RIGHT, LV_ALIGN_BOTTOM_LEFT, LV_ALIGN_BOTTOM_MID, LV_ALIGN_BOTTOM_RIGHT, LV_ALIGN_LEFT_MID, LV_ALIGN_RIGHT_MID, LV_ALIGN_CENTER 2.4 样式 Styles用于设置对象的外观。样式是一个lv_style_t类型的变量,它可以保存边框宽度、文本颜色等属性。创建样式变量: 1 static lv_style_t style; 初始化样式方法: 1 void lv_style_init(lv_style_t * style); 给objects添加style: 1 void lv_obj_add_style(lv_obj_t * obj, lv_style_t * style, lv_style_selector_t selector) 参数1:objects对象参数2:style样式参数3:设置obj的状态或part,这里默认写0即可经常设置的样式: //设置obj的宽度和高度

void lv_style_set_width(lv_style_t * style, lv_coord_t value);
void lv_style_set_height(lv_style_t * style, lv_coord_t value);

//设置obj的x和y坐标

void lv_style_set_x(lv_style_t * style, lv_coord_t value);
void lv_style_set_y(lv_style_t * style, lv_coord_t value);

//设置背景圆角半径

void lv_style_set_radius(lv_style_t * style, lv_coord_t value);

//上下左右的padding值

void lv_style_set_pad_top(lv_style_t * style, lv_coord_t value);
void lv_style_set_pad_bottom(lv_style_t * style, lv_coord_t value)
void lv_style_set_pad_left(lv_style_t * style, lv_coord_t value);
void lv_style_set_pad_right(lv_style_t * style, lv_coord_t value);

// 设置背景颜色

lv_style_set_bg_color(&style1,lv_palette_main(LV_PALETTE_PINK));

代码实现:

void first_screen(){
    //创建样式
    static lv_style_t style;
    //初始化
    lv_style_init(&style);
    //设置宽度和高度
    lv_style_set_width(&style,100);
    lv_style_set_height(&style,100);
    //设置圆角半径
    lv_style_set_radius(&style, 20);
    //设置x坐标
    lv_style_set_x(&style,100);
    lv_style_set_y(&style,100);
    //创建显示对象
    lv_obj_t * obj = lv_obj_create(lv_scr_act());
    //设置样式
    lv_obj_add_style(obj, &style, 0);
}
